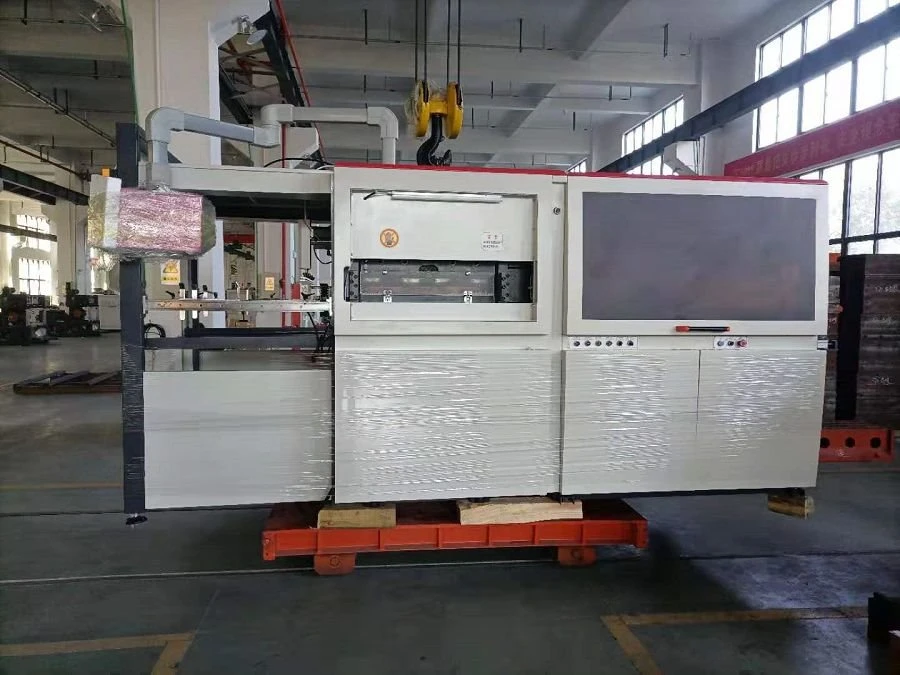

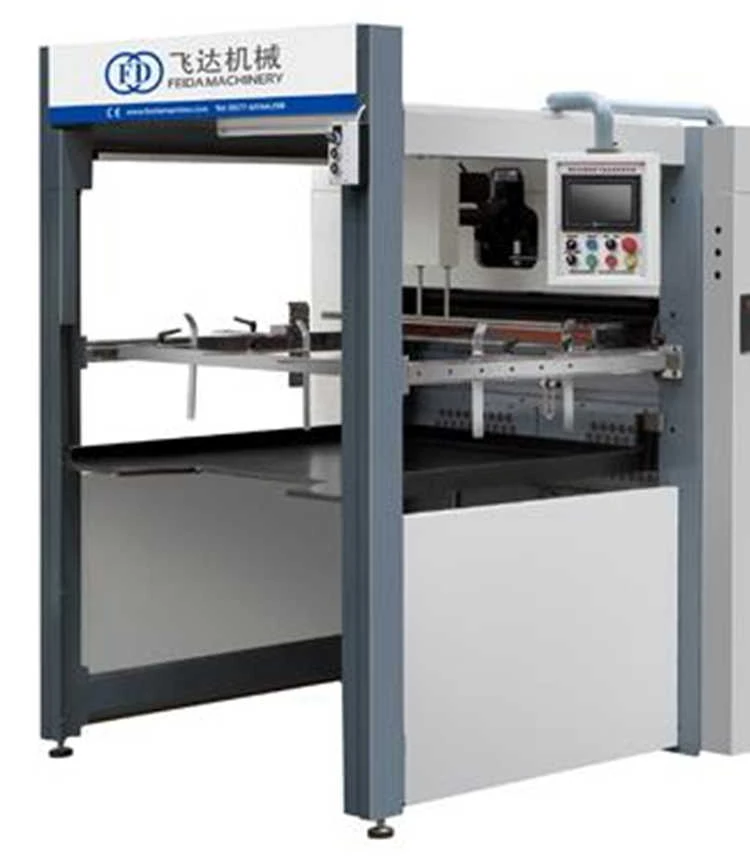

Uvod

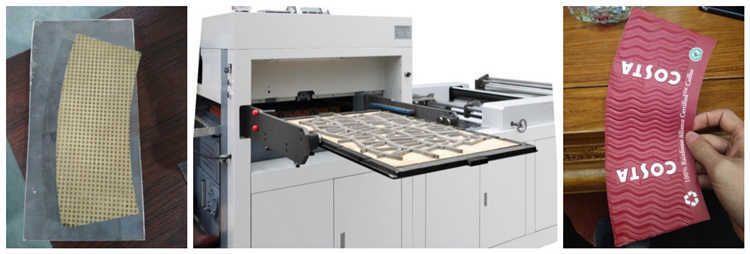

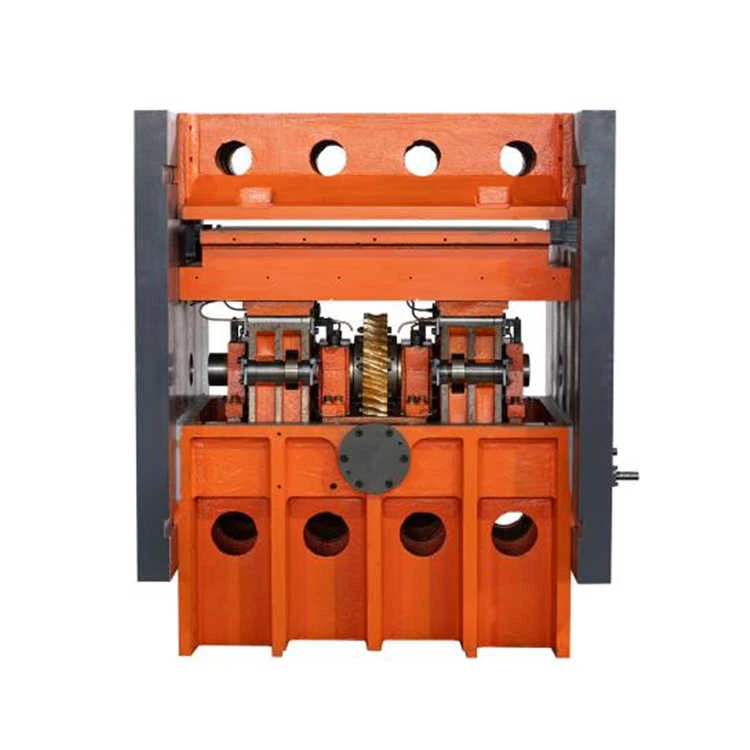

Stroj za rezanje vdolbin se lahko uporablja za izdelavo embalaže izdelkov, kot so kartoni, škatle za prigrizke in škatle za mleko, saj lahko reže vse vrste papirnih izdelkov in naredi tudi linije za vdolbine papirja. Sprejema sistem prisilnega mazanja, ki zagotavlja redno dobavo olja za glavni pogon, s čimer se zmanjša trenje in podaljša življenjska doba stroja. Hkrati lahko izdelek samodejno odlepi odpadni papir, kar močno izboljša učinkovitost proizvodnje. Končni izdelek se samodejno spusti z delovanjem indukcijskega stikala, tako da med celotnim postopkom izrezovanja papirja ni treba ročno jemati. Ta izdelek je prednostna izbira za dobavitelje, ki želijo povečati proizvodnjo in zmanjšati stroške.
Lastnosti
1. Stroj za rezanje vdolbin lahko doseže natančno rezanje, medtem ko deluje pri visoki hitrosti, hkrati pa ne bo povzročal velikega hrupa. Je zelo prijazen do delovnega okolja.
2. Naši izdelki so opremljeni s filtri, tako da je mogoče nadzorovati kakovost mazalnega olja.
3. Varnostni sistem lahko sproži alarm in ustavi delovanje stroja, ko je surovine izčrpano, lahko pa tudi izklopi stroj, ko je stroj preobremenjen, da izboljša varnost.
4. Operater lahko natančno nadzoruje položaj rezanja in velikost izdelka prek fotoelektričnega sistema in računalniškega nadzornega sistema.
Tehnična specifikacija
Model | FD-1200X640 |
Največja rezalna površina | 1170 mm x 600 mm |
Natančnost rezanja | ±0,15 mm |
Gramska teža papirja | 120-600g/㎡ |
Proizvodna zmogljivost | 160-200krat/min |
Zahteva po zračnem tlaku | 0,5 Mpa |
Poraba zračnega tlaka | 0.25 m³/min |
Največji rezalni pritisk | 300T |
Utež | 11T |
Največji premer valja | 1600 mm |
Skupna moč | 12KW |
Dimenzija | 6500x2800x2000 |
Opombe:
1. Cenovni pogoj: FOB pristanišče Ningbo/Šanghaj, Kitajska
2) Plačilni rok: TT (30-odstotni depozit, preostanek 70 odstotkov pred dostavo).
3) Čas dostave: 90 delovnih dni po prejemu pologa
4) Poprodajne storitve:
1. Garancija za rezervne dele eno leto od datuma namestitve.
2. Pošljite tehnika na namestitev in usposabljanje. Kupec krije stroške (povratne karte, nastanitev in dodatek v višini 100 USD na dan).
5) Certifikat: CE, ISO

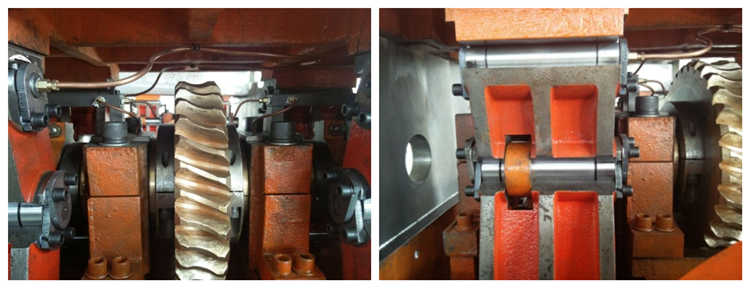

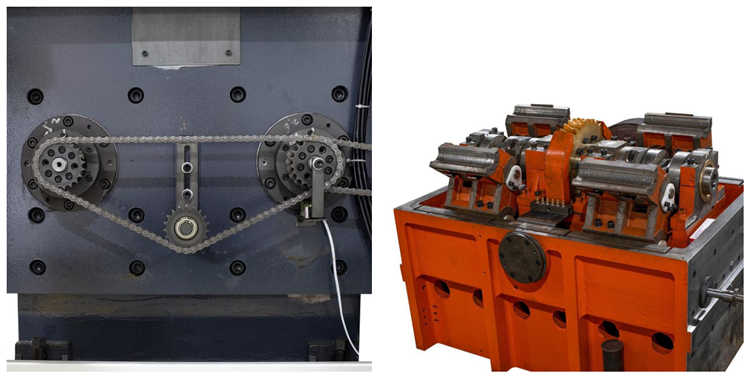

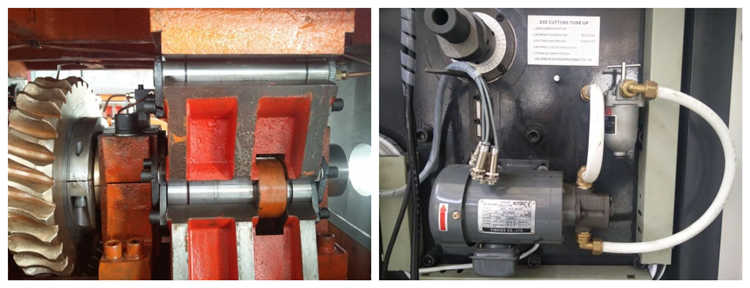

Lubri catione

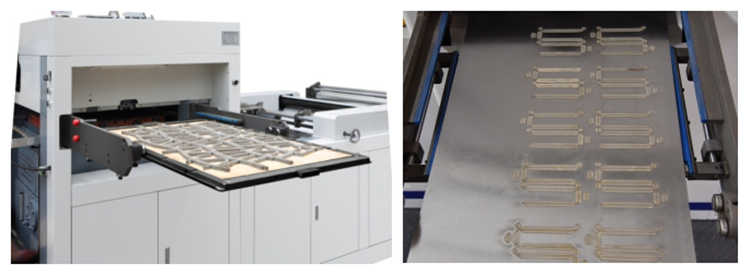

Alarm za blokiran papir: alarmni sistem zaustavi napravo, ko je podajanje papirja blokirano.

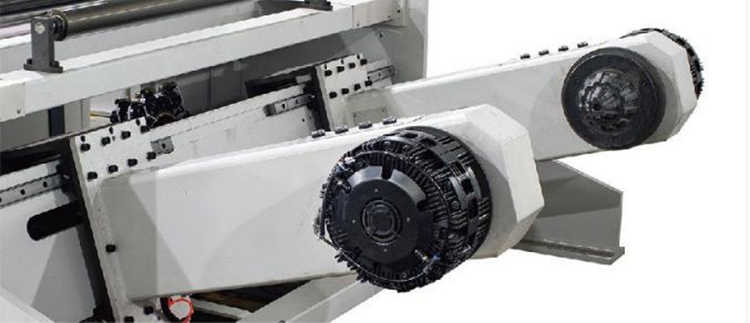

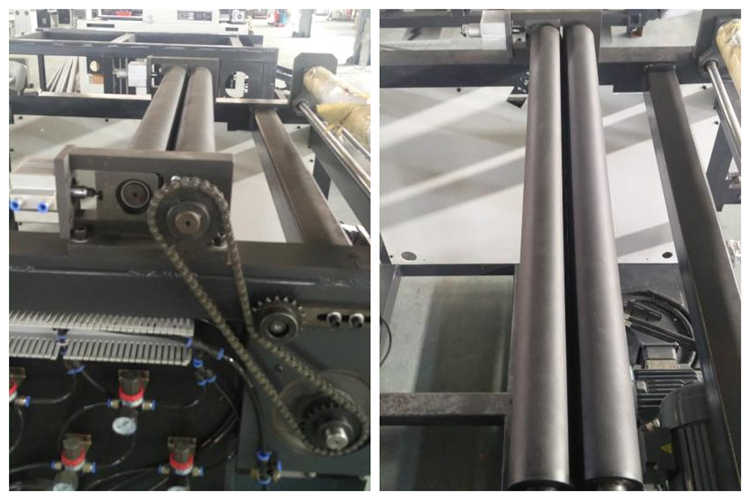

Podajalna enota: Podajalna enota: uporablja pnevmatsko in hidravmatsko brez gredi, lahko podpira 3'', 6'', 12''. Največji premer zvitka papirja 1,6 m.

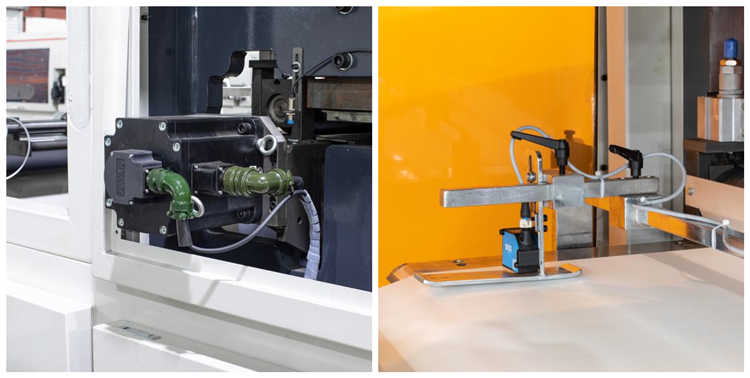

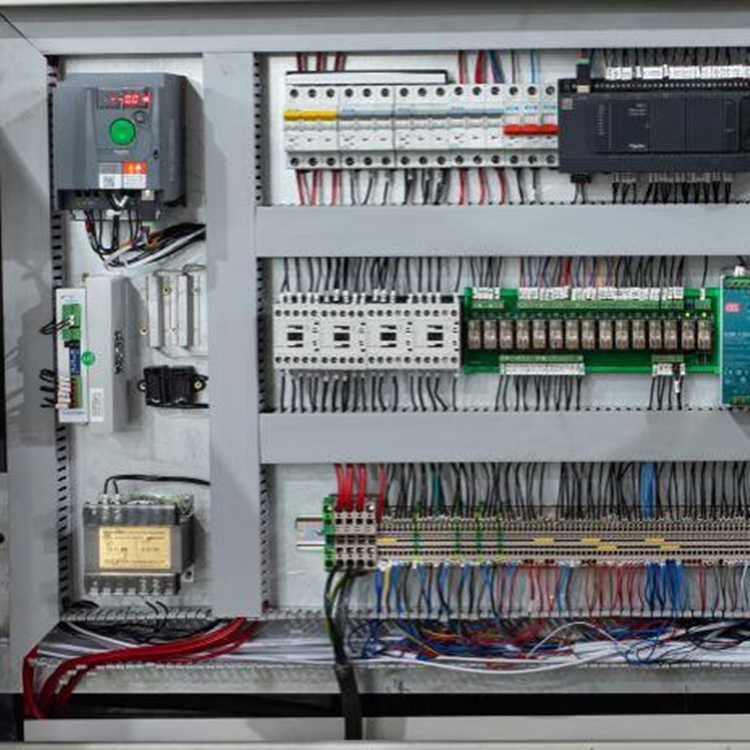

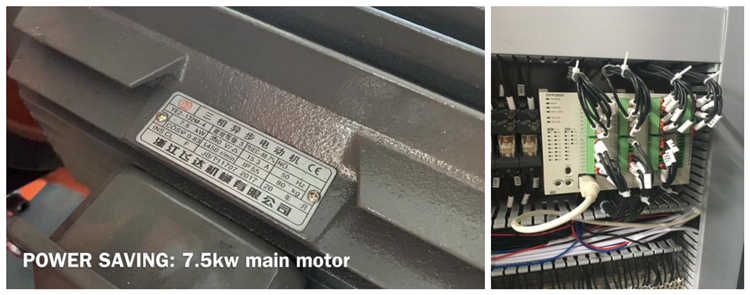

Električna konfiguracija
| Koračni motor | Schneider |
Motor za nastavitev tlaka | Tajvan |
Servo voznik | Schneider |
Barvni senzor | bolan |
PLC | Schneider |
Frekvenčni pretvornik | Schneider |
Vsi ostali električni deli | Schneider |

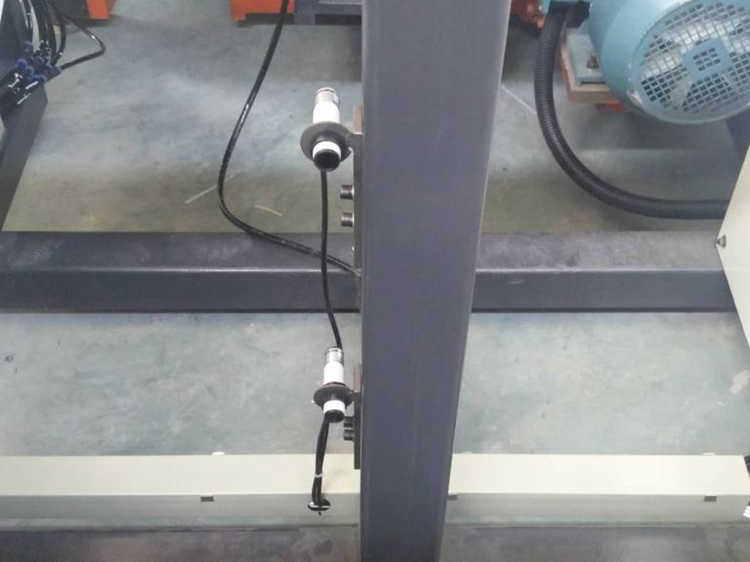

Fotoelektrično stikalo | Leuze |
Glavni zračni valj | AirTAC |
Elektromagnetni ventil in drugi deli | AirTAC |

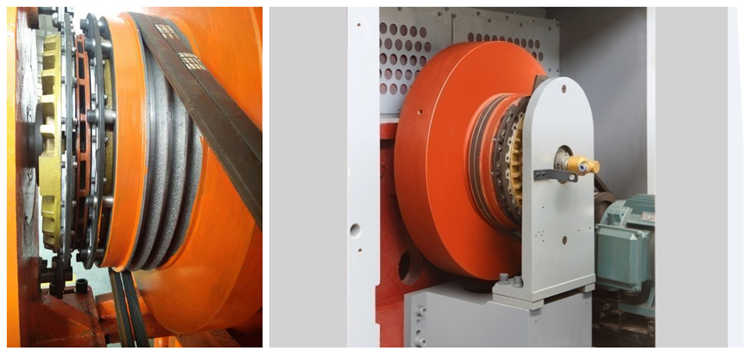

Pnevmatska sklopka | Kitajska |
Glavni ležaji | Nemčija |
Varnostni operativni postopki
1. Postavitev opreme za delavnico z uporabo stroja za rezanje vdolbin mora biti razumna, tla morajo biti ravna in prehod mora biti neblokiran.
2. Smer namestitve mora biti ugodna za varno delovanje, pri čemer mora biti upravljavec obrnjen proti steni, najmanjša neto razdalja od okoliških stavb in objektov pa ne sme biti manjša od 0,8 m.
3. Lokacija stroja mora ustrezati pogojem lokacije za navpično dvigovanje in vzdrževalna dela.
4. Kovinska lupina motorja in električna krmilna omarica stroja morata imeti dobro ničelno ali ozemljitveno zaščito.
5. Izpostavljene žice morajo biti zaščitene z zaščitnim tulcem, žice z različnimi napetostmi pa morajo uporabljati svoje tulce.
6. Uporabniška enota vzpostavi varnostno tehnično datoteko za stroj in zabeleži varnostno proizvodno situacijo.
7. Operaterji morajo izvajati izobraževanje o varnosti in strokovno tehnično usposabljanje.
8. Strogo je prepovedano upravljati delavce v zaporednih izmenah in ne sme biti manj kot 2 osebi, ko je treba dodati točke enemu stroju.
9. Operaterji morajo nositi kombinezone z oprijetimi rokavi in uporabljati posebne gumijaste prevleke za prste.
10. Delovna višina mora biti takšna, da se upravljavec med stanjem in delom ne pregiba na prstih ali upogne.
11. Ta stroj mora biti opremljen z zaščitno napravo za roko ali zaščitno napravo za stiskalni drog na tlačnem okvirju.
12. Mehanske in električne zaščitne in sklopilne naprave so predmet posebnih pregledov najmanj enkrat na dva delovna dneva. Obstajajo tri vrste pregledov: videz, notranjost in delovanje.
13. Zaščitni pokrov, ki je bil začasno odprt zaradi pregleda, je treba pravočasno obnoviti in zategniti, preden ga je mogoče uporabiti po zaključku vsakega pregleda.
14. Pred zagonom morata zaščitno napravo prevzeti oddelek za upravljanje opreme in oddelek za varnostno tehnologijo v skladu s tem standardom. Po opravljenem sprejemu se lahko izvede preizkus.
15. Pred delovanjem mora upravljavec preveriti opremo in varnostne naprave brez obremenitve. Proizvodnja se lahko izvede šele, ko je delovanje vsakega dela normalno.
16. Ko med delovanjem pride do nenormalnih razmer v zaščitnih napravah in drugih večjih komponentah, ki ogrožajo osebno varnost, se morajo ustaviti in poročati vodji. Nihče ne sme proizvajati, dokler napaka ni odpravljena.
17. Med delovanjem je strogo prepovedano grabiti in grabiti. Ni dovoljeno ponovno polnjenje ali jemanje papirja z obeh strani naprave.
18. Osebje, ki popravlja, vzdržuje in pregleduje stroje za rezanje vdolbin, mora biti seznanjeno z opremo in tem standardom ter izpolnjevati zahteve tega standarda.
